|
| |
| |
| 时间:2025-04-30 10:28 来源:网络 作者:网络 点击:
次 |
|
南宋与北宋官窑瓷器鉴别全攻略
一、核心差异总览
|
鉴别维度 |
北宋官窑（汴京官窑） |
南宋官窑（修内司/郊坛下） |
|
窑址 |
汴京（今开封，具体窑址未明） |
临安（杭州凤凰山/乌龟山） |
|
釉色 |
天青、粉青为主，釉层肥厚如堆脂 |
月白、米黄为主，釉色莹润通透 |
|
开片纹 |
冰裂纹（大开片，纹路疏朗） |
鱼子纹、百圾碎（细密交织） |
|
胎体 |
紫口铁足，胎色深灰含铁量高 |
紫口铁足更典型，胎色浅灰质地细腻 |
|
烧制工艺 |
支钉烧（3-5枚大支钉痕） |
垫烧为主（圈足露胎处泛火石红） |
二、釉色与质感对比
-
北宋官窑
-
釉质特征：
-
玉质感强烈，釉层厚度可达1.5mm以上；
-
釉面常见「聚沫攒珠」现象（釉中气泡如星云密布）。
-
呈色机理：
-
因北方高岭土含铁量高（Fe₂O₃达3.5%），釉色青中泛灰蓝调；
-
典型标本：故宫藏「粉青釉弦纹瓶」（釉面透光呈湖水绿色）。
-
-
南宋官窑
-
釉质突破：
-
首创「石灰碱釉」配方，釉层均匀如凝脂；
-
薄釉处显「紫金土」胎色，形成「紫口」特征。
-
呈色演变：
-
早期继承北宋青釉（修内司窑），后期发展出灰青、米黄色调（郊坛下窑）；
-
典型标本：杭州博物馆藏「月白釉贯耳瓶」（透光可见釉下「蚯蚓走泥纹」）。
三、胎体与底足鉴别
|
特征 |
北宋官窑 |
南宋官窑 |
|
胎土成分 |
北方沉积黏土（Al₂O₃含量高，烧结温度1280℃） |
南方瓷石+紫金土（含铁量2.5%-3%） |
|
胎色对比 |
深灰或紫灰色（断面如石墨） |
浅灰或灰白（胎土淘洗更精细） |
|

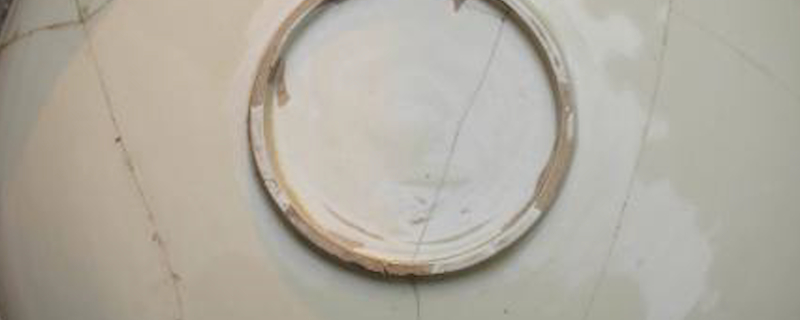

底足处理 |
宽厚圈足，支钉痕大如黄豆 |
窄圈足，垫烧痕细密（常见火石红） |
|
紫口铁足 |
偶现紫口，铁足氧化明显 |
紫口连续清晰，铁足呈深褐色 |
四、开片纹鉴别要点
-
北宋官窑开片
-
冰裂纹：主纹路粗壮如冰面炸裂，间隙达0.5-1mm；
-
辅助纹：蟹爪纹（细纹从主裂纹分叉延伸）；
-
染色特征：开片经年渗入土沁，呈金丝铁线效果。
-
南宋官窑开片
-
百圾碎：网格状细密开片，片纹间距＜0.3mm；
-
二次开片：表层透明开片叠加底层灰黑纹路；
-
染色工艺：人工点染墨汁强化开片层次（郊坛下窑特色）。
五、器型演变与典型器物
|
类型 |
北宋官窑代表器型 |
南宋官窑代表器型 |
|
礼器 |
琮式瓶、尊式瓶 |
觚式瓶、贯耳瓶 |
|
文房 |
少见文房用具 |
笔洗、水丞、印泥盒（文人定制器增多） |
|
仿古器 |
鼎、鬲、簋（严格仿商周青铜器） |
尊、壶（线条简化，更重釉色表现） |
|
日用器 |
盘、碗（造型端庄厚重） |
葵口盘、莲瓣碗（造型秀美轻盈） |
六、科学检测指标
-
成分分析
-
北宋标本：SiO₂ 62%、Al₂O₃ 28%、Fe₂O₃ 3.5%（开封张公巷窑址出土瓷片）；
-
南宋标本：SiO₂ 70%、Al₂O₃ 22%、Fe₂O₃ 2.8%（杭州老虎洞窑址瓷片）。
-
烧成温度
-
北宋：1280-1300℃（还原焰控制难度大）；
-
南宋：1240-1260℃（石灰碱釉适应性更强）。
七、市场鉴定避坑指南
-
北宋官窑陷阱
-
警惕「传世北宋官窑」（现存公认北宋官窑器不足百件）；
-
常见仿品：明清仿哥窑器冒充（注意支钉痕数量与釉面质感）。
-
南宋官窑陷阱
-
新仿郊坛下窑器多采用化学做旧（紫外灯下釉面泛蓝光）；
-
真品铁足氧化自然（仿品多用鞋油涂抹，酒精擦拭褪色）。
终极结论：
辨别两宋官窑需掌握「四看原则」：
-
看釉——北宋如玉、南宋如脂；
-
看胎——北宋深灰如铁、南宋浅灰似银；
-
看片——北宋疏朗如冰、南宋细密如网；
-
看足——北宋支钉硕大、南宋垫烧精微。
建议上手比对杭州南宋官窑博物馆与故宫北宋官窑藏品，培养对釉色流动感与胎骨厚重感的直觉判断。对于高古瓷爱好者而言，理解两宋官窑差异，是打开中国瓷器美学巅峰之门的钥匙。
内容源自网络，如有侵权，请联系删除！
(责任编辑：zgshw) |
| ------------------------------------------------------------------------------------------------------------ |
|
|
|
|
