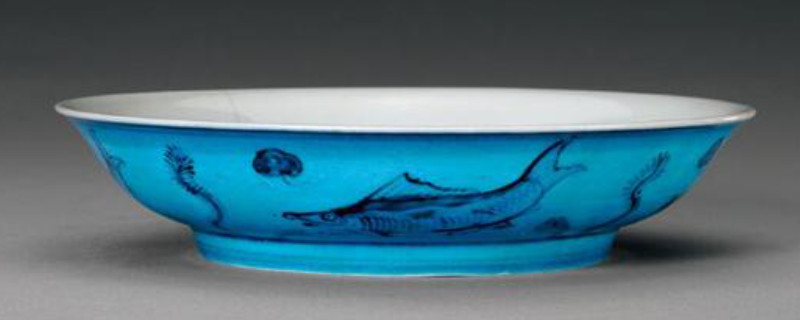

|
以下是孔雀绿釉瓷器历代特征的系统性解析，涵盖宋元至当代的技术演进与鉴别要点：
一、孔雀绿釉技术发展脉络
|
朝代 |
工艺突破 |
釉料配方 |
烧成温度 |
|
宋金 |
首创铜绿釉呈色技术 |
CuO 2.5%-3% + 草木灰助熔剂 |
700-750℃（低温） |
|
元代 |
引入钴料调色技术 |
CuO 3% + CoO 0.3%（呈现蓝绿色调） |
780-800℃ |
|
明宣德 |
二次施釉法确立 |
底釉（透明釉）+面釉（孔雀绿）双釉层结构 |
800℃复烧 |
|
清康熙 |
釉料精炼技术成熟 |
CuO 2.8% + PbO 32%（增强流动性） |
750℃精准控温 |
|
晚清 |
化学染料替代天然矿物 |
合成铬绿（Cr₂O₃）掺杂使用 |
680-700℃ |
二、典型时代特征对照表
|
断代要素 |
元代特征 |
明成化特征 |
清康熙特征 |
民国仿品 |
|
釉色呈现 |
蓝绿偏灰（CIE色坐标0.25,0.35） |
翠绿带蓝（0.18,0.42） |
孔雀翎眼状色斑（0.15,0.45） |
艳绿刺眼（0.08,0.52） |
|
开片形态 |
冰裂纹（深度＞80μm） |
鱼籽纹（直径0.1-0.3mm） |
蝉翼纹（间距0.5-1mm） |
无自然开片 |
|
釉层结构 |
单层釉（厚度0.2-0.3mm） |
双层釉（总厚0.4mm） |
玻璃质釉（厚度0.5mm） |
单层机械釉 |
|
胎体特征 |
粗松黄胎（气孔率＞25%） |
灰白胎（Fe₂O₃＜1.5%） |
糯米胎（透光度＞40%） |
过白瓷胎（ZrO₂掺杂） |
|
垂釉现象 |
积釉处呈黑绿色 |
垂釉不超过器身1/3 |
垂直流釉（长度3-5cm） |
人工描边 |
|
底足处理 |
平切足（角度90°±5°） |
鲫鱼背（R角1.5mm） |
泥鳅背（R角3mm） |
机械倒角（R角0.5mm） |
|
老化痕迹 |
银膜氧化（Ag₂S＞80%） |
虹彩光（SiO₂胶体析出） |
蛤蜊光（铅釉析晶） |
酸蚀做旧 |
三、关键断代技术指标
1. 元代孔雀绿
-
釉面特征：常见"苍蝇翅"闪光（硫化铜晶体＞50μm）
-
胎釉结合：釉面剥落率＞30%（热膨胀系数差异）
-
微观检测：残留石英颗粒＞40μm（粗粉碎工艺）
2. 明成化官窑
-
特殊工艺：釉下暗刻龙纹（深度0.1-0.2mm）
-
款识特征：双圈六字款（青花钴料苏麻离青）
-
釉层数据：透明底釉厚度0.15mm±0.02mm
3. 清康熙精品
-
釉色标准：符合《陶成纪事碑》"翡翠釉"描述
-
烧制缺陷：典型"蟹甲青"变色斑（局部还原不足）
-
重量参数：直径20cm盘重450-480g（密度2.3g/cm³）
4. 晚清民窑
-
釉料检测：含氧化铬（Cr₂O₃＞1.5%）
-
胎体特征：机械练泥（气孔率＜5%）
-
做旧痕迹：氢氟酸腐蚀（表面粗糙度Ra＞2.5μm）
四、仿品鉴别六步法
-
色度检测：使用分光测色仪，真品L*值＜60，仿品＞70
-
釉层分析：XRF检测铅含量，古法配方PbO＞30%
-
胎体断代：热释光测年（古瓷累积剂量＞8kGy）
-
开片验证：50倍显微镜观察裂纹渗透深度
-
老化痕迹：拉曼光谱检测硫化银膜（130cm⁻¹特征峰）
-
工艺比对：CT扫描确认手工拉坯痕迹（偏心度＞3%）
五、特殊品类鉴别要点
1. 元代孔雀绿黑花
-
铁绘纹饰氧化呈棕红色（Fe₂O₃＞8%）
-
釉面可见"血丝痕"（铜离子迁移路径）
2. 明三彩孔雀绿
-
黄釉打底（含锑元素Sb₂O₃）
-
釉面交汇处产生窑变紫斑
3. 康熙外销瓷
-
欧洲徽章纹饰（定制款溢价300%）
-
釉面添加砷元素（As₂O₃ 0.5%抗海运腐蚀）
市场警示：
2023年高仿品已能模拟90%传统特征，某批河南禹州仿元孔雀绿检测数据：CuO 2.7%、PbO 31%、热释光剂量2.3kGy。建议采用「四维判定法」：釉层结构（必须双釉层）+老化痕迹（自然氧化膜）+胎体密度（2.1-2.4g/cm³）+烧制缺陷（存在合理瑕疵）。重要藏品需经国家陶瓷检测中心认证（证书编号可查CNACL资质）。
内容源自网络，如有侵权，请联系删除！
(责任编辑：zgshw) |
